三一汽车吊

您的当前位置: 首 页 >> 产品中心 >> 25-1600吨汽车吊

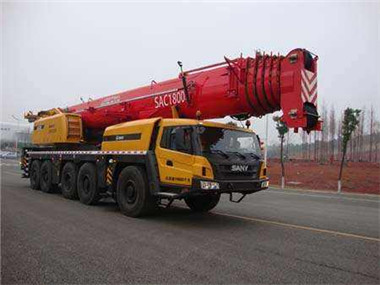

三一汽车吊

  • 所属分类:25-1600吨汽车吊

  • 点击次数:
  • 发布日期:2019/03/26
  • 在线询价
  • 详细介绍

三一汽车吊型号:QY25

汽车吊车辆制动系统

汽车起重机的行驶速度较高,为确保行车安全和充分发挥汽车的动力性,必须设有可靠地车辆制动系统。该机制动系统由两部分构成,即车轮制动系统和手制动器。

1、Q2-16型汽车起重机的车轮气压制动系统组成如图3-39所示。该系统中是通过制动踏板控制主制动阀,利用压缩空气驱动车轮制动器闭闸。

起重机的车辆制动系统中的主制动阀为单腔式,其构造如图3-40所示。左图为松闸状态,右图为闭闸状态。主制动阀中部相对的两孔口分别通向前桥车轮与中后桥车轮制动气室,下部孔口接储气筒,上部孔口与大相通。

起重机主制动阀的工作过程如下:当踏下制动踏板,推杆2将上活塞11压下,通过弹簧 10推动下活塞9下行。当下活塞杆端部顶住阀门8时,其中心孔即被关闭。再继续下行便将阀门8打开,压缩空气由下部孔口进入,经阀门8到中部孔口充到前后轮制动气室,产生制动作用。当放松制动踏板,推杆作用在上活塞11上的压力消除,由于膜拜片5下面的压缩空气的压力和回位弹簧的张力作用,将下活塞9向上推回,阀门8在回位弹簧7的作用下关闭,制动气室通到贮气筒的通路被切断,压缩空气不再进入制动空气,而制动空气室的压缩空气经下活塞9的中心孔由制动阀上部孔口排入大气,解除制动状态。

(2)起重机车轮制动器

Q2-16型汽车起重机底盘车轮制动器的构造及工作原理和通用汽车底盘的车轮制动器相同(见图3-41)。为了调整制动毂与摩擦片的间隙,在制动凸轴上装有调整机构(见图3-42)。在一般情况下通过旋动调整螺钉I使制动臂移动15-20毫米,即为适宜的间隙,当制动摩擦片磨损后,由于间隙过大使制动毂与摩擦片的接触面积减小,致使制动力谈变小。此时 ,可通过调整销7(见图3-41)加以补偿。
